CV. KASBOLAH JAYA TEKNIK adalah perusahaan jasa pemasangan penangkal petir dan grounding sistem, serta suplai material yang berada di kota Surabaya yang berorientasi pada kepuasan pelanggan.
Berusaha memenuhi permintaan pasar dalam segalaa pelayanan jasa pemasangan penangkal petir dan grounding sistem serta suplai material. Dengan harga murah, terjangkau dan dengan pelayanan terbaik.
CV. Kasbolah Jaya Teknik terdiri dari sumber daya manusia yang berpengalaman dan konsisten di bidang jasa pemasangan penangkal petir dan grounding sistem serta suplai material. Dengan dukungan tenaga ahli yang profesional dan terlatih, menjadikan aset berharga anda aman dari sambaran petir.
Kantor
Perum. Delta Fortuna DF. 05
Ds. Ngingas Kec. Waru - Sidoarjo
Telp/Fax. : 031 8555254
Hp. : 0811345651


PEMASANGAN PENYALUR PETIR

Melayani pemasangan penyalur petir sistem konvensional maupun sistem elektrostatis, dengan pemasangan secara langsung pada atap gedung maupun dengan menggunakan tiang monopole. Dengan ketinggian tertentu di seluruh Indonesia.

SUPLAI MATERIAL

Melayani pengadaan material penyalur petir dan keseluruhannya, seperti kabel NYA, NYY dan kabel BC serta kabel COAXIAL, lampu tower, COUNTER (Penghitung Sambaran Petir) dan Head Penangkal Petir. Dengan harga yang murah dan berkualitas serta bergaransi dan dapat dikirim ke tempat tujuan.

GROUNDING SISTEM

Melayani pemasangan dan perbaikan Grounding Sistem sesuai dengan syarat keselamatan dan kesehatan kerja.

PEMASANGAN ARRESTER

Melayani pemasangan ARRESTER yang berfungsi sebagai pengaman akibat rambatan sambaran petir pada instalasi listrik yang ada pada rumah, gedung, gudang maupun perkantoran dan sarana lainnya.

TOWER TRIANGLE

Melayani pemasangan Tower Triangle sebagai instalasi pendukung jaringan internet, maupun digunakan sebagai antena radio amatir dan antena lainnya.

PERBAIKAN PENYALUR PETIR

Melayani perbaikan serta perawatan terhadap instalsi penyalur petir yang rusak atau yang sudah tidak sesuai dengan standart. Akibat faktor alam, maupun kesalahan pada konstruksi.

IJIN DISNAKER

Kasbolah Jaya Teknik sebagai pihak ketiga, berdasarkan Peraturan Pemerintah (PP) RI PER 02/MEN/1989 tentang pengawasan instalasi penangkal petir yang berbunyi bahwa setiap instalasi penangkal petir sebaiknya diperiksa setiap 1 tahun sekali, melayani jasa pengurusan izin penyalur petir untuk uji kelayakan serta maintainance atau perawatan perangkat penyalur petir dengan melakukan pemeriksaan secara rutin setahun sekali. Prosedur pemeriksaan secara rutin ini berkaitan dengan keselamatan aset berupa gedung beserta isinya termasuk keselamatan karyawan Anda.



THOMAS

Penangkal Petir Thomas merupakan penangkal petir external yang berfungsi sebagai konduktor baik sehingga dapat menyalurkan arus petir dengan minimal resiko, arus yang tertangkap akan disalurkan menuju grounding untuk dinetralkan. Dan juga bekerja berdasarkan sistem An early streamer emission (ESE), teknologi ESE merupakan teknologi yang diakui oleh negara-negara di belahan bumi bagian eropa, lebih dikenal dengan nama sistem unconventional, sistem penangkal petir ini bekerja dengan mengeluarkan streamer, fungsi dari streamer ini merupakan sebuah jalur yang terbentuk dari proses akibat medan listrik yang kuat yang ditimbulkan oleh awan badai petir. Streamer yang dihasilkan merupakan medan listrik yang berbentuk leader, dimana menunggu dengan pasif dan merupakan jalur aman dan lebih potensial saat arus petir mendekat dan menyambar. Penangkal Petir Thomas merupakan penangkal petir external yang berfungsi sebagai konduktor baik sehingga dapat menyalurkan arus petir dengan minimal resiko, arus yang tertangkap akan disalurkan menuju grounding untuk dinetralkan.
Penangkal petir Thomas merupakan merk terdaftar pada Kementerian Perindustrian, dan juga merupakan merk yang terdaftar secara internasional melalui BUGNION SA, Switzerland. Penangkal petir Thomas merupakan produk yang sudah diuji di PLN-LMK. Pemakaian nya sudah tersebar di seluruh Indonesia.
Penggunaan Penangkal Petir Thomas :
  • Lapangan Terbuka
  • Pertambangan
  • Gedung Perkantoran
  • Oil and gas building
  • Storage Tank
  • Rumah Sakit
  • Stadion
  • Perkebunan
  • Pabrik
  • Lapangan Golf
  • dll
Produk penangkal petir Thomas memiliki radius proteksi luas dengan radius 125 meter pada level permukaan tanah, sehingga banyak dipakai untuk memproteksi area yang luas. Penangkal petir Thomas bekerja maksimal dengan pemakaian pada ketinggian 20 meter di atas tanah. Pemakaiannya sangat mudah, tidak mengganggu estetika dari suatu struktur, memiliki hanya satu down conductor sehingga relatif lebih aman dan hemat. Sistem grounding dan instalasi yang baik diperlukan sebagai sarat kerjanya sistem proteksi penangkal petir THOMAS. Lalu bagaimana Cara kerja penangkal petir thomas?
Pada saat muatan listrik negatif di bagian bawah awan sudah tercukupi, maka muatan listrik positif di tanah (bumi) akan segera tertarik keatas. Muatan listrik itu kemudian segera merambat naik melalui kabel konduktor yang menuju ke head penangkal petir. Pada saat muatan listrik negatif berada cukup dekat di atas atap, daya tarik menarik antara kedua muatan semakin kuat, muatan positif di ujung-ujung tertarik ke arah muatan negatif. Pertemuan kedua muatan menghasilkan aliran listrik. Aliran listrik itu akan mengalir ke dalam tanah melalui kabel konduktor atau kabel bc, melalui kabel konduktor atau kabel bc, sehingga sambaran petir tidak mengenai bangunan atau gedung. Tetapi sambaran petir dapat merambat ke dalam bangunan melalui kawat jaringan listrik dan bahayanya dapat merusak alat-alat elektronik di bangunan yang terhubung ke jaringan listrik itu, selain itu juga dapat menyebabkan kebakaran atau ledakan. Untuk mencegah kerusakan akibat jaringan listrik tersambar petir, biasanya di dalam bangunan dipasangi alat penangkal internal yang disebut penstabil arus listrik atau surge arrester.
Type Leght Weight Diameter Radius
Inch (es) cm Pound (s) kg Inch (es) cm Yard (s) m
125 16,7 42,5 8,39 3,8 4,2 10,5 136,76 125
60 16,7 42,5 7,95 3,6 4,2 10,5 65,64 60
25 16,7 42,5 7,10 3,2 4,2 10,5 27,35 25

VIKING

Prinsip Pengoperasian
Produk Viking Early Streamer Emission beroperasi sebagai ION GUN yang menembakkan dalam jumlah besar ion ke atmosfer sebelum petir menyambar.
Melepaskan ion ke atmosfer akan secara otomatis menghasilkan jalan petir yang diketahui sebagai jalan utama ke atas yang lebih awal dari titik tinggi yang berada di dekatnya dan juga mengurangi waktu eksitasi dari efek korona.
Level 1 Protection : D = 20 m
Type h(m) 2 3 4 5 6 7 8 10 15 20
V3 25 38 50 64 64 65 65 65 66 66
V6 34 52 70 87 87 87 87 87 88 88
 Level 2 Protection : D = 45 m
Type h(m) 2 3 4 5 6 8 10 15 20 45
V3 33 49 66 82 83 85 85 88 89 93
V6 43 64 86 107 107 108 109 111 112 115
Level 3 Protection : D = 60 m
Type h(m) 2 3 4 5 6 8 10 20 45 60
V3 36 55 74 92 92 93 96 101 109 110
V6 47 70 93 118 118 119 120 124 131 132

KURN

Penangkal petir elektrostatis Kurn menerapkan teknologi anti petir dengan membuat medan ionisasi di sekeliling area radius proteksi. Melalui suatu penghantar, alat penangkal petir yang memiliki sertifikat dari PLN – LMK ini sanggup meneruskan rambatan sambaran petir ke tanah. Dengan harga yang ekonomis, alat penangkal petir Kurn mampu melindungi Anda dengan variasi radius perlindungan sebagai berikut:
  • Harga terjangkau
  • Sertifikat LMK ( Lambang Mutu dan Kesesuaian )
  • Memiliki radius yang luas

KURN Radius Protection (m)

Protection Level (m) KURN Type
KURN R - 85 KURN R - 150
3 69 133
10 76 140
20 86 150
30 96 160

GENT

Penangkal Petir GENT dikembangkan di Indonesia, diakui di Belgium dan dipatenkan di Switzerland. Penangkal Petir Gent di suport oleh insinyur tingkat universitas dan organisasi riset. Penangkal Petir GENT terdapat beberapa type dan radius perlindungan yang berbeda, antara lain :
Tipe
Panjang
Berat
Diameter
Radius
Inch (es)
Cm
Pounds (s)
Kg
Inch (es)
Cm
Yard (s)
m
A
18,80
47,75
10,58
4,80
4
10,16
164
150
B
18,75
47,65
10,47
4,75
4
10,16
82
75
C
18,70
47,50
10,57
4,75
4
10,16
38
35


LPI GUARDIAN

Lightning Protection International Pty Ltd (LPI) adalah sepenuhnya dimiliki oleh Australia sebagai produsen dan pemasok penangkal petir, surge arrester dan perlindungan peralatan dan produk pembumian ke berbagai industri di seluruh dunia.
Selama beberapa tahun, LPI telah menyediakan beberapa saran untuk pelanggan yang berada dalam wilayah rawan petir di seluruh dunia. Para personil kami memiliki pengalaman yang luas dalam meminimalis resiko, desain sistem, instalasi pelatihan, dan sertifikasi dari sistem di berbagai industri.
LPI  menjaga mutu manajemen sistem pihak ketiga AS/NZS ISO 9001:2008
Berbagai produk LPI dan jasa yang di ekspor dari kantor pusat dan fasilitas penelitian (di tasmania, Australia) dan melalui kantor regional di seluruh dunia.
Perusahaan telah diakui di Australia sendiri untuk keberhasilan dalam ekspor yang luar biasa dan mendapatkan beberapa penghargaan eksport.
Structure height +
Installed CAT terminal
(typically 5m above
structure)
Protection Level I
Very High
Protection Level II
High
Protection Level III
Standart

CAT I CAT II CAT III CAT I CAT II CAT III CAT I CAT II CAT III
10 38 44 54 52 60 72 69 80 88
20 46 54 66 63 73 89 74 99 109
30 52 62 75 73 84 118 77 113 120
50
75 92
102 124
128 134
80
75 92
115 124
128 134
100
75 92
115 124
128 134
120
75 92
115 124
128 134
150
75 92
115 124
128 134




ERICO

Erico adalah sebuah perushaan terkemuka di dunia, menyediakan perangkat penangkal petir serta pendukungnya. Eritech system 3000 adalah sebuah penyalur petir moderen, komponennya unik dan kompleks dari sistem ini memungkinkan tercapainya penyalur petir yang handal dan terkendali.


LPI STORMASTER

LPI STORMASTER memiliki beberapa tipe dan radius yang berbeda, seperti tabel dibawah ini :
PROTECTION RADIUS, Rp (m)
H= height of stormaster ESE terminal above the area to be protected (m)
2
4
5
6
10
15
20
45
60
80
100
Protection Level I
(Very High)
Stormaster ESE 15
13
25
32
32
34
35
35
35
35
35
35
Stormaster ESE 30
19
38
48
48
49
50
50
50
50
50
50
Stormaster ESE 50
27
55
68
69
69
70
70
70
70
70
70
Stormaster ESE 60
31
63
79
79
79
80
80
80
80
80
80
Protection Level II
(High)
Stormaster ESE 15
15
30
37
38
40
42
44
44
44
44
44
Stormaster ESE 30
22
44
55
55
57
58
59
59
59
59
59
Stormaster ESE 50
30
61
76
76
77
79
79
79
79
79
79
Stormaster ESE 60
35
69
86
87
88
89
89
89
89
89
89
Protection Level III
(Medium)
Stormaster ESE 15
18
36
45
46
49
52
55
60
60
60
60
Stormaster ESE 30
25
51
63
64
66
69
71
75
75
75
75
Stormaster ESE 50
35
69
86
87
88
90
92
95
95
95
95
Stormaster ESE 60
39
78
97
97
99
101
102
105
105
105
105
Protection Level IV
(Standard)
Stormaster ESE 15
20
41
51
52
56
60
63
73
75
75
75
Stormaster ESE 30
29
57
71
72
75
78
81
89
90
90
90
Stormaster ESE 50
38
76
95
96
98
100
102
109
110
110
110
Stormaster ESE 60
43
85
107
107
109
111
113
119
120
120
120


KABEL

Kabel merupakan komponen utama dari instalasi penangkal petir yang memiliki fungsi sebagai media penghantar yang dalam hal ini dikhususkan untuk menghantarkan arus dari sambaran petir yang menyambar air terminal yang berada di atas menuju sistem pembumian yang telah tersedia. Sehingga arus petir dapat mengalir dan cepat ternetralkan oleh tanah yang sebagaimana diketahui sebagai media netral alam. Kami hanya menyediakan dan menawarkan kabel penghantar petir yang telah diakui dan sesuai dengan standar yang ditetapkan, dan tentunya menjamin kualitas dari kabel penghantar tersebut.
Berbagai macam kabel penghantar penangkal petir yang kami tawarkan :
1. KABEL NYY
Kabel NYY termasuk jenis kebel penghantar penurunan dari sistem instalasi penangkal petir. Karakteristik kabel NYY ialah memiliki dua buah isolator (hal ini bisa dilihat dari kode YY yang ada pada kabel). Isolator pada kabel berfungsi melindungi dari induksi dan loncatan arus antara inti kabel dengan material lain dengan sifat konduktor (penghantar). Dengan adanya dua buah isolator maka induksi dan loncatan dapat diredam dengan sangat kecil hingga nyaris tidak terjadi. Untuk ukuran yang sering dipergunakan dalam suatu sistem pemasangan instalasi penangkal petir yaitu ukuran penampang 50 mm, 70 mm, 90 mm hingga 120 mm. Umumnya ukuran kabel NYY yang sering digunakan dalam instalasi penangkal petir adalah ukuran penampang 70 mm dan 50 mm. Sebagaimana diketahui standarisasi untuk ukuran penampang kabel penghantar penurunan adalah minimal 50 mm, sehingga untuk pemilihannya disesuaikan dengan kebutuhan dan juga memperhatikan faktor biaya.

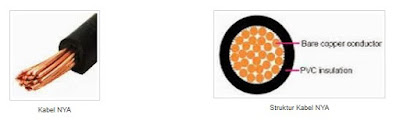

2. KABEL NYA

Kabel ini disebut dengan kabel tunggal karena intinya hanya satu yang dilapisi isolator PVC , warna standart pada kabel ini adalah merah, biru, kuning dan kuning hijau.


3. KABEL COAXIAL
Kabel coaxial juga termasuk jenis kebel penghantar penurunan dari sistem instalasi penangkal petir. Karakteristik kabel coaxial ialah memiliki banyak isolator, konduktor inti kabel coaxial terdapat dua buah yang masing-masing memiliki luas penampang 35 mm. Karakter kabel coaxial sama seperti kabel NYFGbY, yang dimana terdapat suatu rangkaian isolator yang terdiri dari banyak material yang menjadi satu kesatuan. Isolator pada kabel berfungsi melindungi dari induksi dan loncatan arus antara inti kabel dengan material lain dengan sifat konduktor (penghantar). Untuk ukuran kabel coaxial pada umumnya 2 x 35 mm. Kabel ini termasuk jenis kabel penghantar penurunan dengan spesifikasi yang tinggi, serta kualitasnya terbaik diantara jenis kabel penghantar penurunan lainnya.

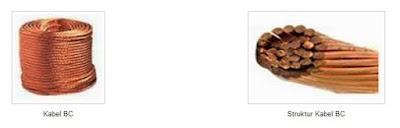

4. KABEL BC
Kabel BC termasuk jenis kebel penghantar penurunan dari sistem instalasi penangkal petir. Karakteristik kabel BC ialah tidak memiliki isolator (telanjang). Jadi jenis kabel ini hanya terdiridari inti kabel saja yang disebut bare core. Kabel BC sering digunakan pada penghantar penurunan instalasi penangkal petir jenis runcing / konvensional. Hal ini dikarenakan menggunakan kabel BC dengan penampang 50 mm lebih ekonomis dan juga telah memenuhi standarisasi minimum dari penghantar penurunan instalasi penangkal petir. Hanya saja seperti diketahui bahwa kabel BC tidak memiliki isolator pelindung, sehingga dikhawatirkan terjadi induksi dan loncatan arus pada material konduktor.
5. COPPER ROD
Copper rod adalah tembaga batangan berbentuk silinder dengan panjang 2 – 6 meter. Cooper rod biasa digunakan sebagai batang pembumian dari rangkaian sistem pembumian. Dengan menggunakan copper rod sebagai batang pembumian menjadikan pembumian lebih berkualiatas dan tahan lama.

ARRESTER


Arrester merupakan alat penangkal petir internal yang berfungsi untuk mengantisipasi induksi yang disebabkan oleh sambaran petir. Berhubungan dengan fungsinya tersebut, maka arrester harus dapat menahan tegangan untuk waktu yang terbatas dan harus dapat melewatkan surge arus ke tanah tanpa mengalami kerusakan.
Arrester berlaku sebagai jalan pintas sekitar isolasi, arrester membentuk jalan yang mudah untuk dilalui oleh kilat atau petir sehingga tidak timbul tegangan yang lebih tinggi pada peralatan elektronik dan lainnya.




LIGHTNING COUNTER

Lightning Counter adalah alat yang berguna untuk mengetahui jumlah sambaran petir yang mengenai sebuah instalasi penyalur petir (penangkal petir) atau struktur logam bangunan pencacah petir (event counter), ini bermanfaat sebagai analisa fungsi penyalur petir yang dipasang pada bangunan tertentu

OBSTRUCTION LAMP


Obstruction lamp atau yang lebih dikenal dengan istilah lampu tower merupakan kategori material sebagai aksesoris dari instalasi penangkal petir. Lampu tower ini sama halnya dengan lampu lainnya, hanya saja bentuk dan spesifikasinya yang berbeda. Terdiri dari penutup lampu yang dominan terbuat dari kaca cor, body lampu tempat rangkaian dan fiting lampu, lampu LED / XL sebagai lampu utama. Lampu tower ini lebih berfungsi sebagai penanda dalam bentuk cahaya dengan warna dominan merah, sebagai tanda terdapat suatu instalasi penangkal petir di ketinggian tertentu pada lokasi tersebut. Penggunaan lampu tower menjadi penting tatkala terdapat faktor ketinggian dan lokasi yang menjadi pertimbangan utama. Untuk faktor ketinggian yang melebihi ketinggian instalasi rata-rata, seperti instalasi tower BTS / seluler yang biasanya ketinggiannya mencapai 50 meter. Hal ini membuat instalasi harus memiliki tanda cahaya pada malam hari, sehingga tidak mengganggu lalu lintas udara jika terdapat pesawat melintas. Untuk faktor lokasi terpenting hanya sebagai penanda sehingga mudah dikenali.

PHOTOCELL


Photocell merupakan alat sensor dari rangkaian instalasi lampu tower. Alat ini lebih berfungsi sebagai saklar otomatis dengan sensor cahaya. Jadi photocell akan bekerja jika kondisi disekitarnya telah malam hari atau intensitas cahaya berkurang (sperti ketika mendung, kabut dll). Dengan kata lain lampu tower akan otomatis menyala jika intensitas cahaya disekitanya berkurang atau kondisi telah gelap. Alat ini sangat bermanfaat tatkala faktor manusia tidak difungsikan, sehingga menjadi otomatisasi. Alat ini biasa di pasang pada instalasi penangkal petir bagian atas, sehingga sensor menjadi lebih peka dan efektif.

CONNECTOR SLEEVE


Connector sleeve merupakan aksesoris dari instalasi penangkal petir. Connector lebih berfungsi sebagai pencegah induksi dan loncatan arus rambatan petir dari air terminal ke pipa penyangga. Pada sebagian kecil terdapat instalasi penangkal petir yang tidak menggunakannya, karena faktor air terminal telah diklaim oleh vendor telah aman dan tidak akan terjadi induksi dan loncatan arus rambatan petir. Connector terbuat dari bahan yang bersifat isolator tinggi, sehingga berfungsi dengan baik. Resiko yang biasa timbul jika tidak menggunakan connector yaitu arus rambatan petir akan mengalir melalui tiang penyangga dan merambat pada material konduktor lain disekitarnya, sehingga berbahaya jika dekat dengan jangkauan manusia.


CADWELD


Cadweld bisa diperumpamakan seperti kompor peleburan untuk material tembaga. Fungsi utamanya sebagai media atau alat penyambungan dengan teknik ledakan skala kecil. Sehingga material tembaga dapat melebur menjadi satu dan menghasilkan sambungan yang handal. Menggunakan cadweld membutuhkan biaya yang tidak sedikit, dikarenakan jika konsisten maka setiap tiitik sambungan harus seluruhnya dicadweld.


SEMEN KONDUKTIF


Kharcoal adalah bahan konduktif yang berfungsi untuk membantu meningkatkan konduktifitas tanah terutama pada daerah yang nilai tahanan tanahnya cukup tinggi seperti daerah berpasir, berbatuan, mengandung material oksida dan lain sebagainya.
Kharcoal dapat menurunkan nilai tahanan tanah lebih dari setengan dibanding dengan tanpa penggunaan kharcoal. Kharcoal adalah semen konduktif berbahan dasar karbon yang akan mengeras bila dicampur dengan air, sehingga akan memiliki sifat yang permanen dan tidak mudah tergerus air saat hujan.
Kharcoal memiliki sifat non korosif, sekaligus melindungi ground rod yang ditanam dari keausan.
Kapan Menggunakan Kharcoal
Penggunaan kharcoal diperlukan ketikan kita dihadapkan pada kondisi nilai tahanan tanah yang cukup besar seperti di daerah berpasir, berbatuan atau tanah dengan kepadatan yang rendah sehingga tidak memadai membuat sistem pertahanan sesuai syarat standar. Pemakaian pada ground rod akan menurunkan lebih dari setengah nilai tahanan tanah yang didapat.
Aplikasi Kharcoal
  • Transformator dan gardu induk.
  • Tower radio komunikasi.
  • Tower radio brodcasting.
  • Bangunan bertingkat.
  • Data center.
  • Rak server.
  • Jaringan data, voice, video (LAN/WAN)
Uji Coba Kharcoal
Uji coba dilakukan di lahan dengan nilai tahanan tanah yang tinggi menggunakan :
  • Ground rod intrinsik (tanpa semen konduktif)
  • Ground rod ditanam dengan semen konduktif P1
  • Ground rod ditanam dengan kharcoal
Dari Uji Coba Tersebut Didapat Hasil
  1.  Penggunaan kharcoal mampu mengurangi hingga 60% nilai tahanan tanah.
  2. Perbandingan terhadap berbagai produk sejenis (impor) menunjukkan bahwa produk lain mengalami kenaikan nilai tahanan tanah, sedang kharcoal menunjukkan nilai yang tetap stabil.
Tabel Beberapa Tahanan Jenis Pada Berbagai Tanah dan Air
Type of Soll or Water Typical Resistivy Usualy Limit
sea water 2 0.1 to 10
clay  40  8 to 70
ground well & spring water  50  10 to 150
clay & sand mixtures  100  4 to 300
shale, slates, sandtone, etc  120  10 to 100
peat, loam & mud  150  5 to 250
lake & brook water  250  100 to 400
sand  2000  200 to 3000
moraine gravel  3000  40 to 10000
ridge gravel  15000  3000 to 30000
solit granite  25000  10000 to 50000
ice  100000  10000 to 100000
Pemasangan Vertikal
  • Bor tanah dengan diameter 3 inchi sedalam panjang ground rod dikurangi ± 10 cm.
  • Aduk Kharcoal dengan air hingga menjadi adonan kental.
  • Masukkan ground rod kedalam lubang hingga ke dasar.
  • Masukkan adonan kedalam lubang sedikit demi sedikit dengan menekan adonan hingga penuh.
  • Pastikan tidak terdapat rongga udara antara ground rod dan dinding lubang.
Pemasangan Horizontal
  • Gali tanah sedalam 40 cm.
  • Taburi dengan adonan Kharcoal.
  • Kemudian gelar BC diatas taburan.
  • Taburi kembali kabel BC diatasnya.
  • Selanjutnya tutup dengan tanah.
